Înlocuire ecran LCD iPhone 11

Adăugat la 23.01.2022

Dificultate tehnică

Mediu dificil

Durata procedurii

90 de minute

Numărul de pași din tutorial

14

Piese de schimb necesare

157 Lei
132 Lei fără TVA
10 Lei
8 Lei fără TVA

Instrumente de schimb

Adaugă totul
13 Lei
11 Lei fără TVA
5 Lei
4 Lei fără TVA

Accesorii avantajoase

71 Lei
60 Lei fără TVA

Dacă ecranul iPhone-ului 11 este crăpat, nu răspunde la atingere sau nu afișează o imagine când telefonul este pornit, puteți folosi acest ghid pentru a înlocui singur ecranul.

Ansamblul combinat difuzor + senzor cască atașat la spatele ecranului este asociat cu iPhone-ul dvs. individual din fabrică, așa că trebuie să îl transferați de pe ecranul vechi pe cel nou ori de câte ori înlocuiți ecranul. Conține un iluminator de inundații, care face parte din elementul de securitate biometric Face ID. Dacă Face ID este deteriorat sau înlocuit, acesta nu va mai funcționa, așa că aveți grijă să nu deteriorați niciuna dintre aceste componente în timpul acestei proceduri. În caz de deteriorare, numai Apple sau un tehnician Apple autorizat poate restaura ID-ul Apple.

Notă: Funcția True Tone este dezactivată după ce ecranul este înlocuit, chiar dacă utilizați ecranul Apple original. În plus, iPhone-ul dvs. poate afișa temporar un avertisment despre „autenticitate”.

Pasul 1
Deșurubați șuruburile pentalobe

Deșurubați șuruburile pentalobe

Înainte de a începe, este necesar să descărcați iPhone-ul sub 25% deoarece o baterie Li-ion încărcată se poate aprinde sau exploda dacă este tăiată accidental.

  • Opriți iPhone-ul.
  • Deșurubați cele două șuruburi pentalob lungi de 6,7 mm de pe marginea inferioară a iPhone-ului folosind o șurubelniță Pentalobe (Ph0001.2).

Deschiderea iPhone-ului va rupe sigiliul rezistent la apă, așa că aveți pregătit un sigiliu de schimb înainte de a începe acest pas. Fără un nou sigiliu, iPhone-ul dvs. nu va fi rezistent la apă.

Pasul 2

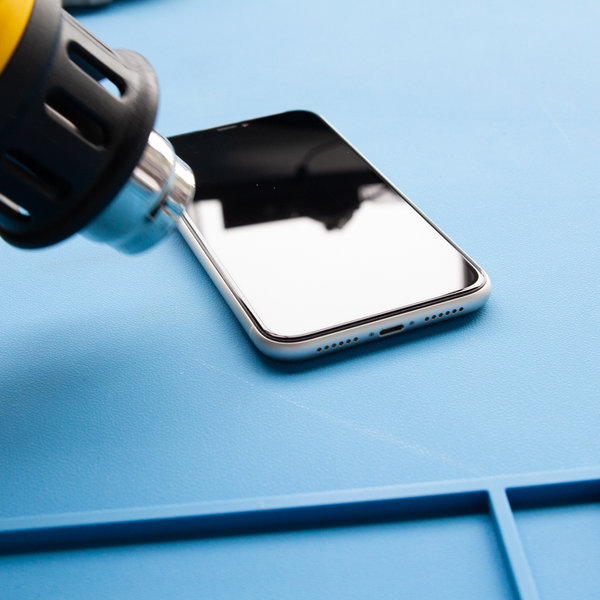

Deschidere 1

Deschidere 1

Încălzirea marginii inferioare a iPhone-ului ajută la înmuierea adezivului care protejează ecranul și facilitează deschiderea acestuia.

  • Folosind un uscător de păr sau un pistol termic, încălziți marginea de jos a iPhone-ului timp de aproximativ 3 minute la o temperatură de aproximativ 80 ° C.
  • Nu puneți iPhone-ul în cuptorul cu microunde!!!

Pasul 3
Deschidere 2

Deschidere 2
  • Așezați ventuzele lângă marginea inferioară a iPhone-ului, una în față și cealaltă în spate, și împingeți-l ușor în poziție.
  • țineți iPhone-ul în siguranță și cu forța ușoară desprindeți ecranul de spatele telefonului.
  • După ce ați separat ecranul la aproximativ 3 mm de spate, introduceți cardul Fixservis în spațiu.

Adezivul care ține ecranul în poziție este foarte puternic, așa că crearea acestui gol inițial necesită o forță considerabilă. Dacă întâmpinați dificultăți, reîncălziți marginea de jos și trageți ușor în sus și în jos în mod repetat pentru a slăbi adezivul până când creați un spațiu pentru a introduce cardul Fixservis.

Pasul 4

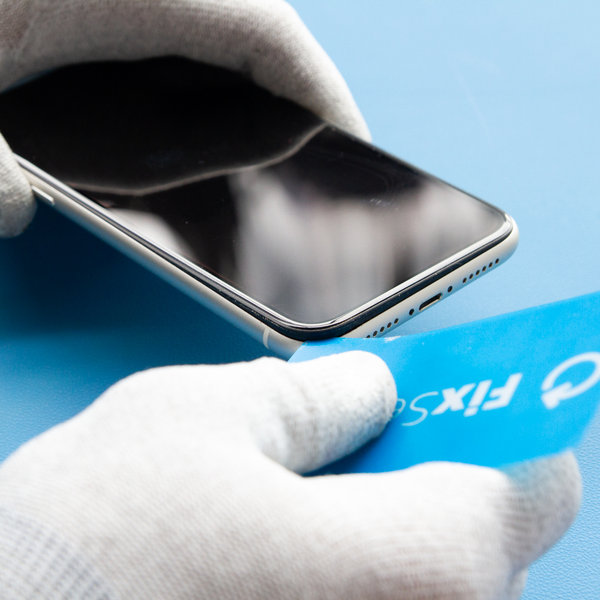

Deschidere 3

Deschidere 3

  • Trageți cardul Fixservis în colțul din stânga jos și în sus pe marginea stângă pentru a elibera lipiciul care ține ecranul.
  • Repetați același lucru în jurul colțului din dreapta jos și în sus pe marginea dreaptă.

Nu introduceți cardul prea adânc pentru a evita deteriorarea componentelor interne ale iPhone-ului.

Pasul 5
Deschidere 4

Deschidere 4
  • După eliberarea cu succes a lipiciului de pe margini, scoateți ventuzele.
  • Deschide iPhone rotind afișajul spre stânga ca o carte.
  • Vă recomandăm să puneți ecranul astfel încât să nu rupeți cablul plat care ține ecranul de placa de bază.

Deocamdată, nu încercați să detașați complet ecranul, deoarece câteva cabluri plate fragile îl conectează în continuare la placa de bază a iPhone-ului.

Pasul 6

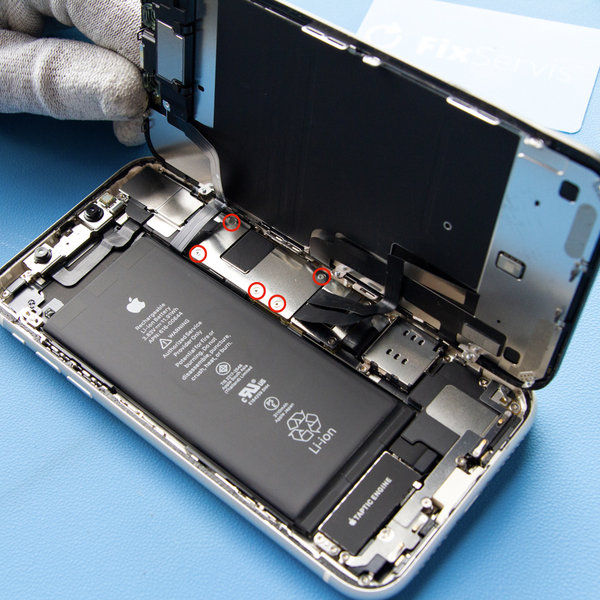

Scoateți capacul plăcii logice

Scoateți capacul plăcii logice
Scoateți capacul plăcii logice #1
Scoateți capacul plăcii logice #2

  • Scoateți cele cinci șuruburi lungi de 1,3 mm folosind șurubelnița Pentalobe (Y) care fixează capacul plăcii logice și demontați în același timp.

Pe parcursul reparației, urmați fiecare șurub pentru a vă asigura că revine exact de unde a fost scos pentru a evita deteriorarea iPhone-ului.

Pasul 7

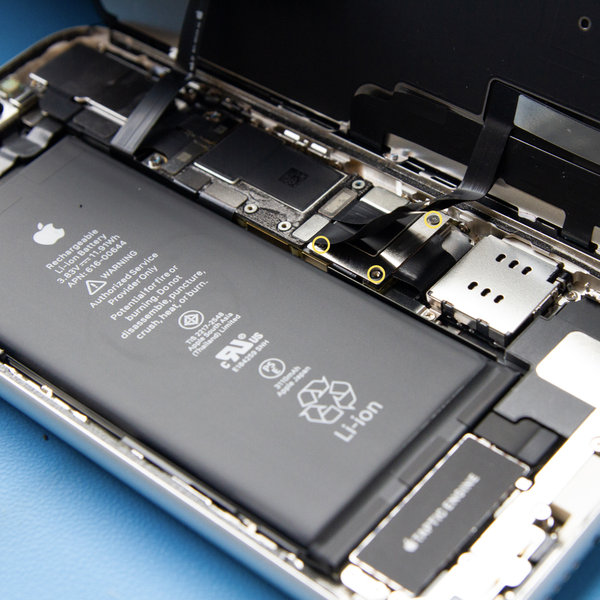

Scoateți capacul conectorului bateriei

Scoateți capacul conectorului bateriei
Scoateți capacul conectorului bateriei #1
Scoateți capacul conectorului bateriei #2
  • Scoateți cele trei șuruburi lungi de 1,1 mm folosind șurubelnița Pentalobe (Y) care fixează capacul conectorului bateriei și scoateți-l.

Pe parcursul reparației, urmați fiecare șurub pentru a vă asigura că revine exact de unde a fost scos pentru a evita deteriorarea iPhone-ului.

Pasul 8

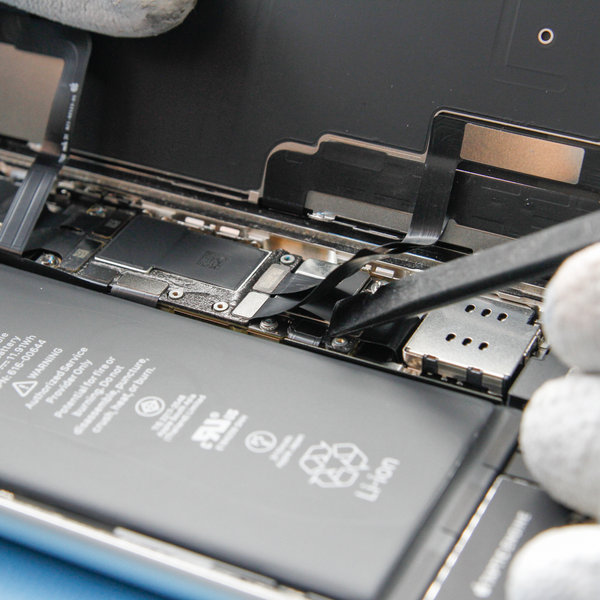

Deconectare baterie

Deconectare baterie
  • Utilizați vârful Spudger-ului deconectați de placa de bază conectorul bateriei pe placa de bază.
  • Îndoiți conectorul ușor departe de placa de bază pentru a preveni contactul accidental cu priza și alimentarea telefonului în timpul reparației.

Pasul 9
Deconectarea ecranului OLED + digitizatorului

Deconectarea ecranului OLED + digitizatorului
Deconectarea ecranului OLED + digitizatorului #1
Deconectarea ecranului OLED + digitizatorului #2
  • Deconectați conectorul cablului panoului OLED și al digitizatorului folosind Spudger.

Pasul 10
Deconectați senzorii frontali

Deconectați senzorii frontali
  • Deconectați conectorul cablului flex al senzorului frontal folosind un Spudger.
  • Apoi demontați ecranul.

Pasul 11

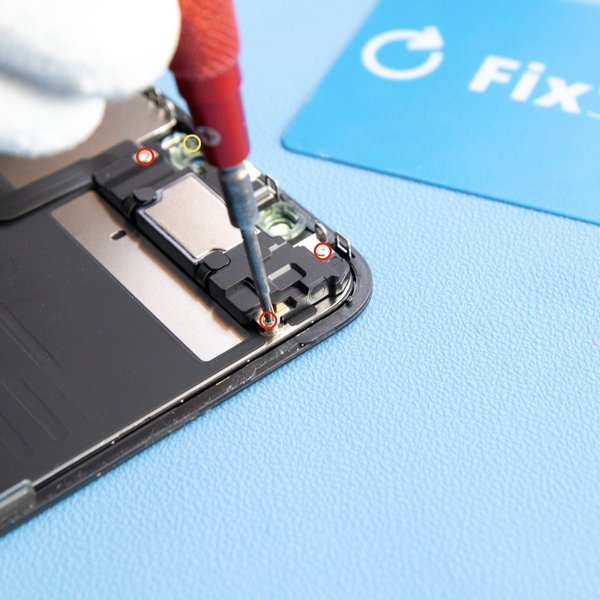

Deșurubați ansamblul frontal

Deșurubați ansamblul frontal
  • Scoateți cele patru șuruburi care fixează ansamblul difuzorului și al senzorului:

- Trei șuruburi Phillips de 1,6 mm.

- Un șurub Y000 de 1,3 mm.

Pasul 12
Scoateți capacul senzorului de lumină

Scoateți capacul senzorului de lumină
  • Utilizați penseta pentru a scoate suportul mic direct din partea de sus a senzorului.
  • Apoi deconectați conectorul senzorului.

Pasul 13

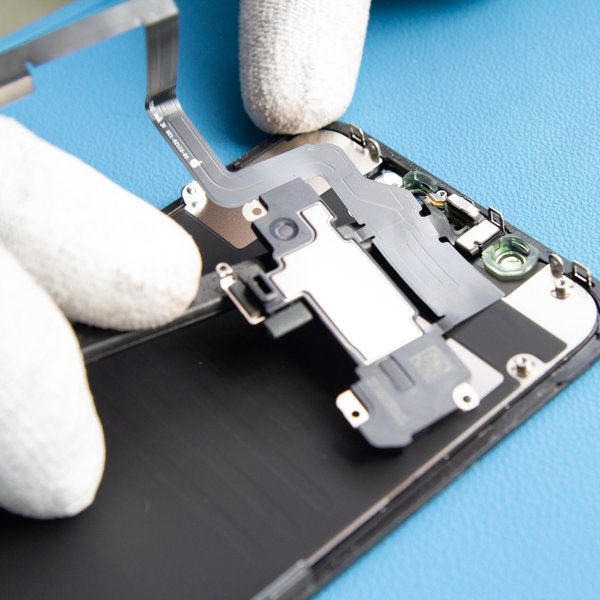

Desprinderea ansamblului difuzorului

Desprinderea ansamblului difuzorului
Desprinderea ansamblului difuzorului #1
Desprinderea ansamblului difuzorului #2
  • Utilizați Spudger pentru a dezlipi ușor ansamblul difuzorului.

Ansamblul difuzorului este atașat cu cabluri flex foarte subțiri. Aveți grijă să nu le forțați sau să nu le deteriorați.

Pasul 14
Instalați un nou ecran LCD

Instalați un nou ecran LCD

  • Montați ansamblul difuzor + senzor frontal pe noul ecran LCD.

Urmați aceste instrucțiuni în ordine inversă pentru reinstalare.
