Înlocuirea completă a LCD-ului iPhone-ului 5
Dificultate tehnică
Durata procedurii
Numărul de pași din tutorial
Instrumente de schimb
Trebuie să înlocuiți ecranul LCD de pe iPhone 5 și nu știți cum să faceți acest lucru? Nu disperați, doar puțină îndemânare și acest ghid detaliat care vă va însoți în schimb pas cu pas. Puteți înlocui afișajul în aproximativ 1 oră.
Pasul 1 Deschiderea dispozitivului
Înainte de demontare, asigurați-vă că dispozitivul este oprit.
Scoateți cele două șuruburi Pentalobe de 3,6 mm de lângă conectorul de încărcare Lightning. Folosiți un clips din plastic sau alt instrument din slot ("susan" din imagine), între capacele din față și din spate. Continuați să eliberați și panoul LCD pe lateral. ATENȚIE, nu folosiți forța.
Nu încercați să scoateți complet panoul LCD de pe capacul din spate, deoarece există trei cabluri care țin ecranul LCD conectat la placa de bază.
Apoi ridicați panoul LCD de pe capacul din spate.

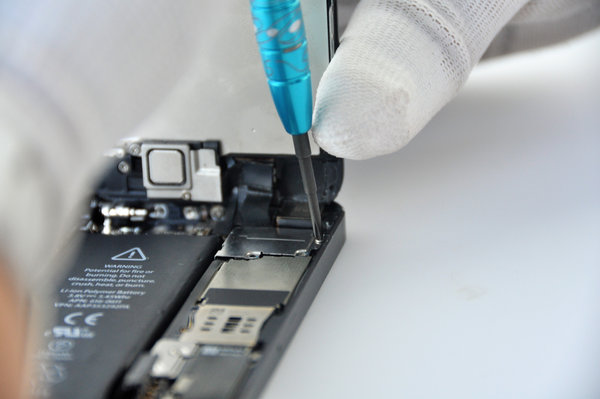

Pasul 2 Scoateți conectorii LCD de pe unitatea de imagistică, cablul flex camerei frontale și cablurile pentru căști
Deșurubați șuruburile care țin capacul conectorilor LCD, apoi folosiți un spudger pentru a deconecta conectorii LCD ai unității de ecran, cablurile flex a camerei frontale și a căștilor.

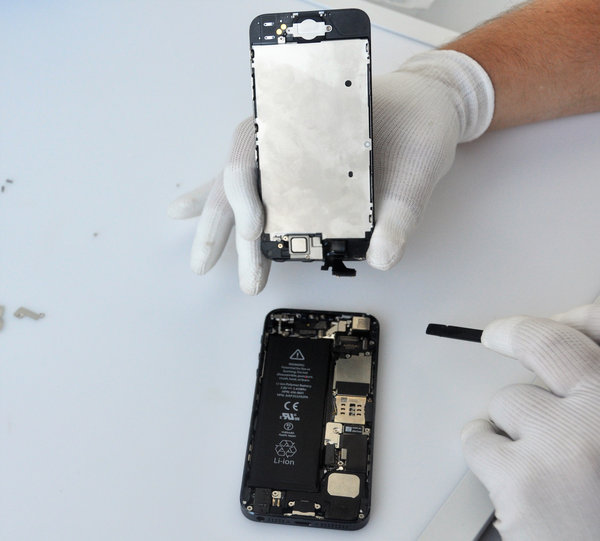

Pasul 3 Separarea panoului frontal și posterior
Separați panoul frontal de panoul din spate.

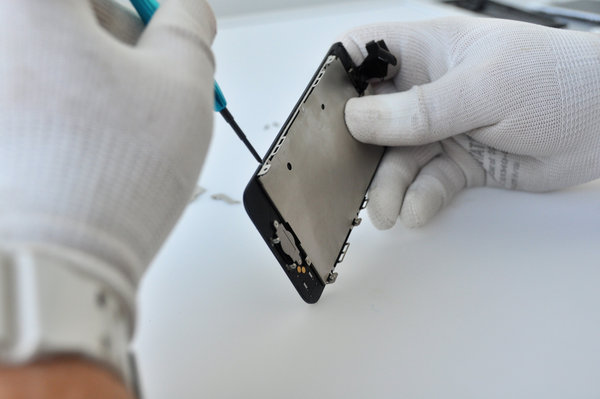

Pasul 4 Scoateți șuruburile laterale de pe panoul frontal
Deșurubați șuruburile situate pe părțile laterale ale panoului frontal de ambele părți.

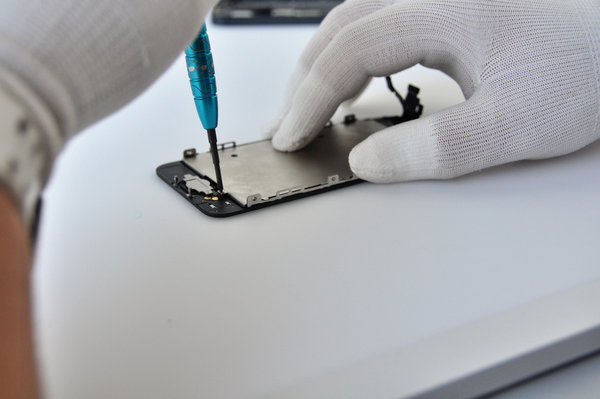

Pasul 5 Eliminați butonul de acasă (home)
Mai întâi scoatem un șurub care ține foaia LCD, apoi scoatem cele 2 șuruburi care țin capacul butonului de pornire.
Folosiți spudgerul pentru a dezlipi butonul Acasă de pe panoul frontal. Apoi utilizați instrumentul „susan” pentru a elimina cu ușurință butonul principal.

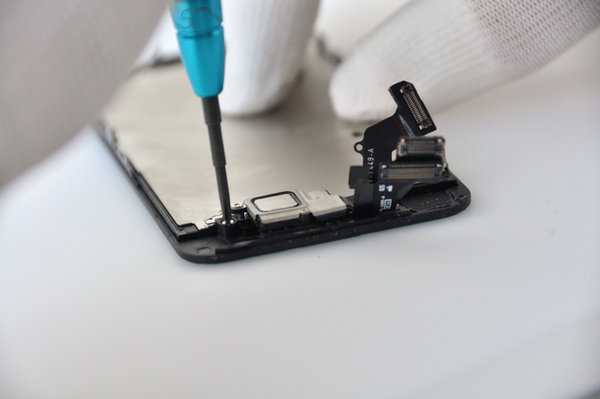

Pasul 6 Scoaterea receptorului
Mai întâi scoateți cele două șuruburi care țin capacul metalic al receptorului, apoi scoateți receptorul în sine cu o pensetă.
Pasul 7 Scoateți placa LCD, cablul flex camerei frontale și senzorul de proximitate
Folosind un spudger, scoateți ușor placa LCD, apoi scoateți cablul flex de pe camera frontală și senzorul de proximitate cu “semințele de susan”.
Când pliați, urmați aceste instrucțiuni în ordine inversă. Asigurați-vă că aplicați din nou adezivul sub toate piesele acolo unde este necesar.
