Înlocuirea kitului LCD Huawei P30 Lite

Adăugat la 09.09.2021

Dificultate tehnică

mijlocie

Durata procedurii

1 oră

Numărul de pași din tutorial

15

Instrucțiuni pentru înlocuirea ecranului de pe Huawei P30 Lite. Înainte de a începe, este necesar să descărcați dispozitivul sub 25%, deoarece o baterie Li-ion încărcată se poate aprinde și / sau exploda dacă este tăiată accidental. Deschiderea dispozitivului va sparge protecția impermeabilă. Dacă nu o înlocuiți, dispozitivul va funcționa, dar nu va fi rezistent la apă. În timpul reparației, veți rupe adezivul care conține unele componente ale dispozitivului. Curățați temeinic reziduurile de adeziv și utilizați unul nou înainte de reasamblare.


Pasul 1
Slot cartelă SIM

Slot cartelă SIM
Slot cartelă SIM #1
Slot cartelă SIM #2
  • Opriți dispozitivul
  • Utilizați deschizătorul slotului pentru cartela SIM pentru a selecta slotul pentru cartela SIM

Pasul 2

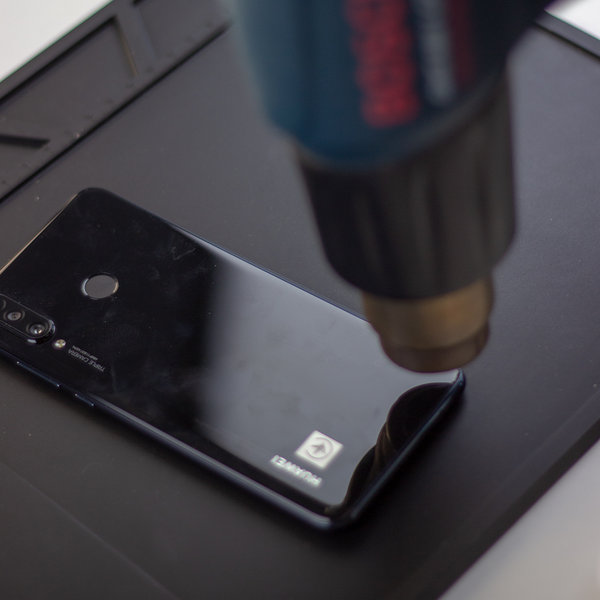

Deschidere

Deschidere
  • încălziți marginile capacului din spate al dispozitivului cu un pistol de căldură sau uscător de păr (aproximativ 30 de secunde, la o temperatură de 80 - 100 ° C)

 Poate fi necesar să repetați încălzirea de mai multe ori pentru a slăbi suficient adezivul.


Aveți grijă să nu supraîncălziți dispozitivul. Ecranul și bateria sunt sensibile la deteriorare creată de căldură.

Pasul 3
Deschidere 2

Deschidere 2
Deschidere 2 #1
Deschidere 2 #2
Deschidere 2 #3
  • atașați ventuza la partea inferioară a capacului din spate și trageți-o cu o presiune fermă și constantă pentru a crea un mic spațiu
  • în spațiul creat, sub capacul din spate în partea de jos a dispozitivului, introduceți cardul din plastic pentru deschidere
  • glisați cardul de plastic în jurul perimetrului dispozitivului pentru a separa adezivul care ține capacul din spate

Dacă aveți dificultăți la separarea adezivului, reîncălziți capacul din spate.

Pasul 4

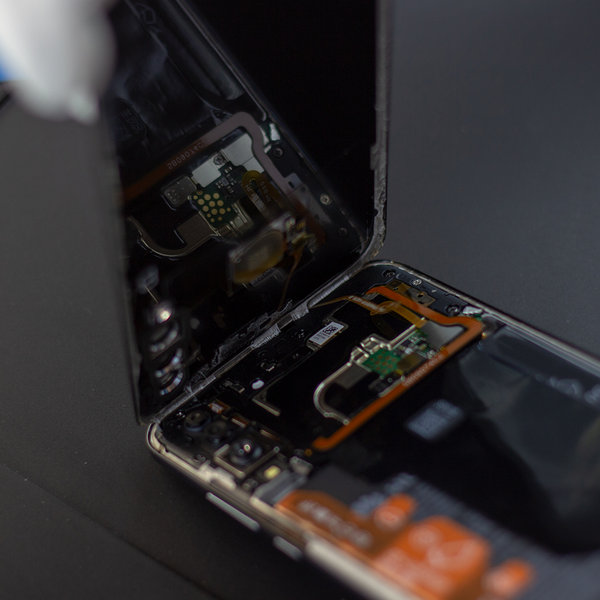

Deschidere 3

Deschidere 3
Deschidere 3 #1
Deschidere 3 #2
Deschidere 3 #3
  • Deschideți cu atenție capacul din spate în sus, în spatele marginii inferioare, astfel încât marginea superioară să fie încă lipită

 Nu detașați încă complet capacul din spate, deoarece cablul flex al senzorului de amprentă este încă conectat la acesta.

  • Separați cu grijă marginea superioară a capacului din spate la dreapta și așezați-o lângă dispozitiv

Pasul 5

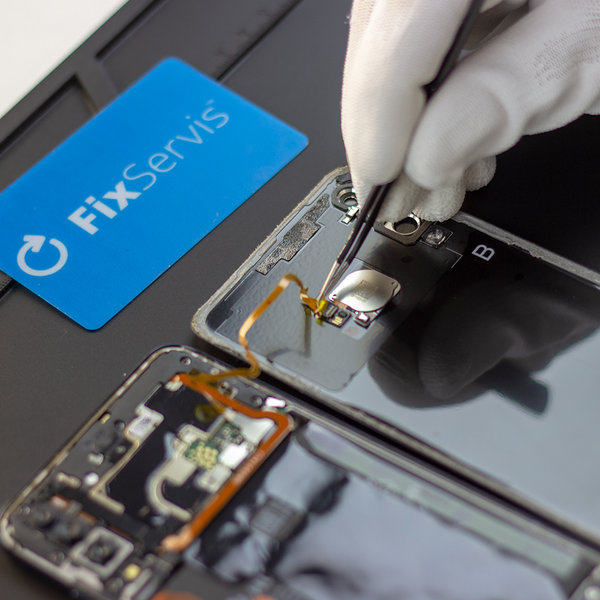

Cablu flex al senzorului de amprentă

Cablu flex al senzorului de amprentă
Cablu flex al senzorului de amprentă #1
Cablu flex al senzorului de amprentă #2
  • Deconectați cablul flex al senzorului de amprentă digitală cu o pensetă sau un clips
  • scoateți capacul din spate


Pasul 6

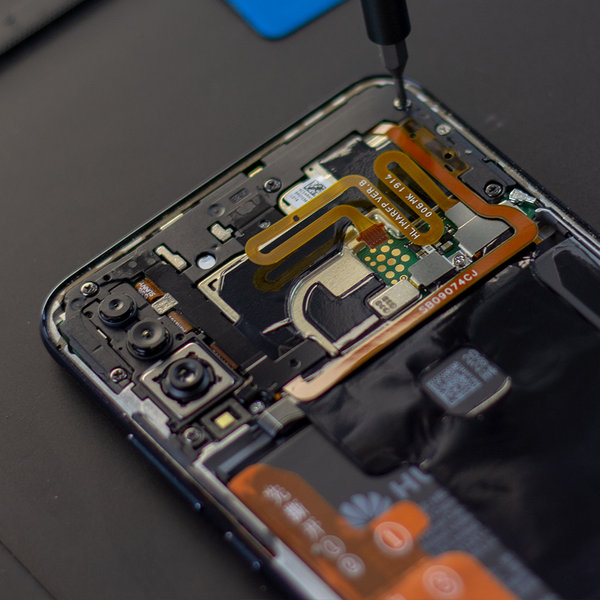

Șuruburi

Șuruburi
Șuruburi #1
Șuruburi #2
Șuruburi #3
Șuruburi #4
  • Folosiți o șurubelniță Phillips # 000 deșurubați în partea de sus
    • Șurub 7x # 00
    • 3x șurub # 00
  • Folosiți o șurubelniță Phillips # 000 deșurubați în partea de jos
    • 1x șurub # 00
    • 6x șurub # 00

Rețineți unde aparține fiecare șurub, astfel încât să le puteți pune în același loc la remontare, deoarece acestea sunt diferite.

Pasul 7
Capace

Capace
Capace #1
Capace #2
Capace #3
Capace #4
  • Folosind partea plană a clipsului sau a pensetelor plate, scoateți capacul de plastic al plăcii de bază în zona marcată cu roșu.
  • Utilizați o pensetă pentru a îndepărta capacul
  • folosind o pensetă, desprindeți cu grijă capetele scutului de grafit din cele două flexuri


Pasul 8
Cameră spate

Cameră spate
Cameră spate #1
Cameră spate #2
Cameră spate #3
Cameră spate #4
  • Deconectați cele trei flexuri ale camerei din spate folosind partea plană a clipsului
  • Cu pensetă scoateți, cu atenție, camera din spate


Pasul 9

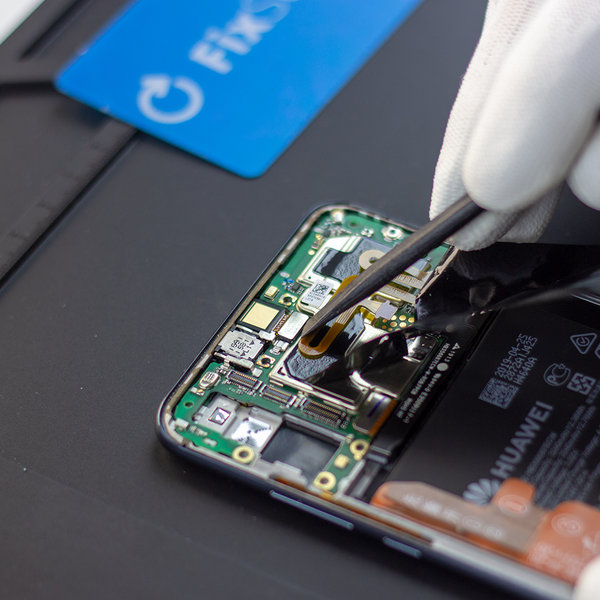

Cameră frontală

Cameră frontală
Cameră frontală #1
Cameră frontală #2
  • Deconectați flexul camerei frontale cu partea plată a clipsului din plastic
  • folosiți o pensetă pentru a scoate camera frontală

Pasul 10
Cablu flex

Cablu flex
Cablu flex #1
Cablu flex #2
Cablu flex #3
Cablu flex #4
  • cu partea plată a clipsului deconectați:
    • Cablu flex al LCD
    • Cablu flex al bateriei
    • Cablu de conectare
    • Cablul flex al senzorului de amprentă
  • Folosind o pensetă, scoateți cu grijă cablul RF de la priză

Pasul 11

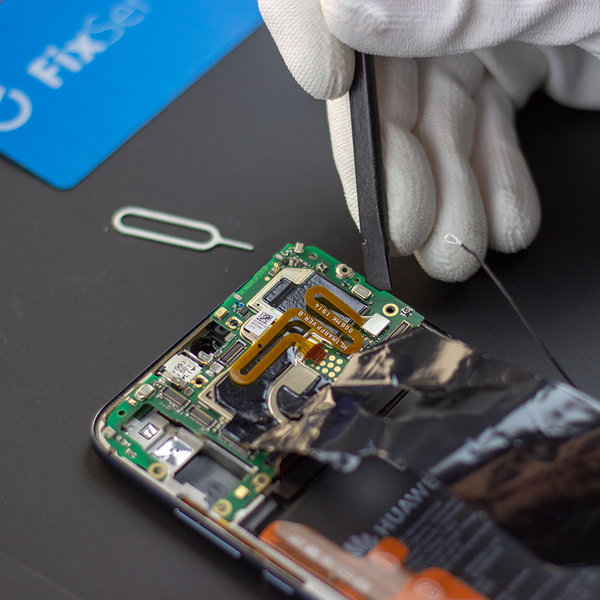

Placă de bază

Placă de bază
Placă de bază #1
Placă de bază #2
  • cu partea plată a clipsului din plastic, ridicați placa de bază și scoateți-o împreună cu scutul grafit

Pasul 12

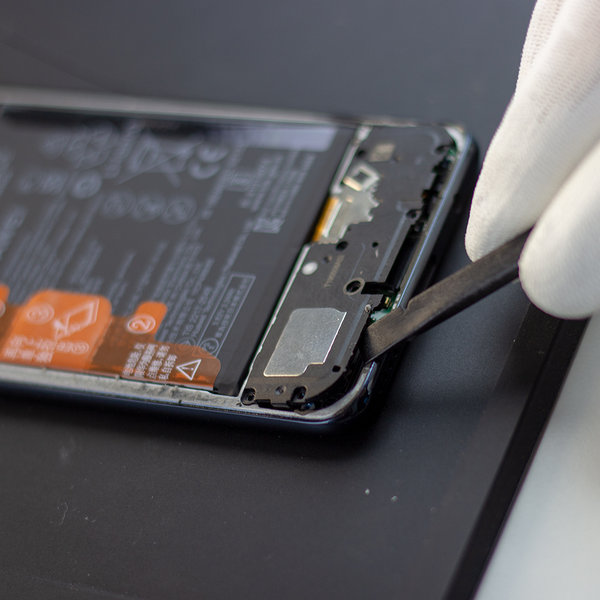

Ansamblu difuzor

Ansamblu difuzor
Ansamblu difuzor #1
Ansamblu difuzor #2
Ansamblu difuzor #3
  • Cu partea plată a clipsului, scoateți ansamblul difuzorului
  • prindeți cablul RF și scoateți-l cu atenție

Pasul 13
Cablu de conectare

Cablu de conectare
Cablu de conectare #1
Cablu de conectare #2
  • deconectați cablul de conectare cu partea plată a clipsului din plastic

Pasul 14

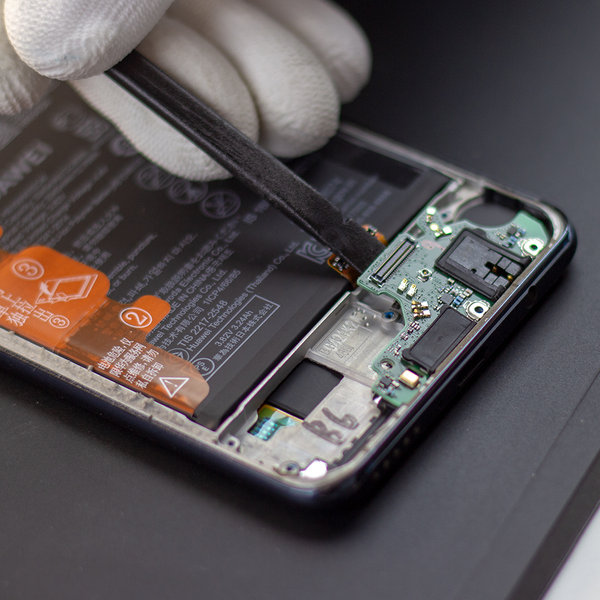

Mufă de încărcare

Mufă de încărcare
Mufă de încărcare #1
Mufă de încărcare #2

 Portul de încărcare este lipit pe loc.

  • Cu partea plată a clipsului dezlipiți, cu atenție, și scoateți portul de încărcare

Pasul 15
Pregătirea ecranului nou

Pregătirea ecranului nou
  • Comparați noul ecran cu cel original
  • Îndepărtați toate foliile de protecție

Pentru a-l reinstala, urmați aceste instrucțiuni în ordine inversă.
