Înlocuirea ecranului iPhone XS

Pasul 1

Șuruburi pentalobe

 Înainte de a începe, trebuie să descărcați bateria iPhone-ului dvs sub 25%, deoarece o baterie Li-ion încărcată se poate aprinde și / sau exploda dacă este tăiată accidental.

• Opriți Iphone-ul
• Scoateți cele două șuruburi de 6,9 mm de pe marginea inferioară a iPhone-ului

La deschiderea iPhone-ului se va rupe sigiliul impermeabil, așa că pregătiți un sigiliu de înlocuire înainte de a începe acest pas. Fără un nou sigiliu, iPhone-ul dvs. nu va fi rezistent la apă.

Pasul 2

Lipirea ecranului

• dacă iPhone-ul d-voastră are un ecran crăpat , lipiți-l cu bandă pentru a preveni alte daune sau vătămări în timpul reparației
• acoperiți afișajul cu bandă groasă până când toată suprafața este acoperită

Acest lucru va menține cioburile la un loc și va asigura integritatea structurală în timpul manipulări ecranului

Folosiți ochelari de protecție

• dacă sticla spartă vă provoacă dificultăți la atașarea ventuzei în pașii următori încercați să lipiți o bandă groasă ( de ex Bandă adezivă) pliată în mijloc și așezați afișajul cu ajutorul ventuzei

Pasul 3

Deschiderea

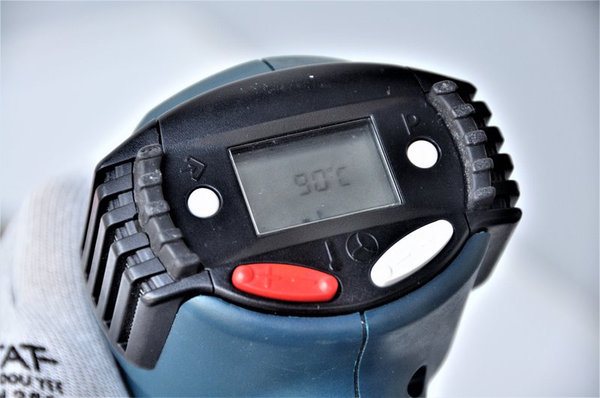

Încălzirea margini de jos a iPhone-ului ajută la înmuierea adezivului de pe protecția ecranului și facilitează deschiderea acestuia

• utilizați un uscător de păr sau un pistol de încălzit pentru a încălzi marginea inferioară a iPhone-ului

Pasul 4

Deschiderea 2

• atașați ventuza la marginea inferioară a afișajului, evitând partea curbată a sticlei

Dacă ecranul dvs este foarte deteriorat și dacă ați pus banda pe el, poate face ca ventuza să nu se lipească. În acest caz puteți folosi alternativ o bandă groasă (menționată la pasul 2) în locul unei ventuze.

Pasul 5

Deschiderea 3

• scoateți ventuza cu presiune fer mă și constantă pentru a crea un mic spațiu între panoul frontal și cadrul din spate
• în spațiul rămas introduceți clips din plastic

Adezivul care ține ecranul în poziție este foarte puternic, astfel încât crearea acestui spațiu inițial necesită o forță considerabilă. Dacă aveți dificultăți, reîncălziți marginea inferioară și glisați ușor ecranul în sus și în jos în mod repetat pentru a slăbi adezivul până când creați un spațiu pentru a introduce clipsul din plastic.

Pasul 6

Deschiderea 4

• glisați clipsul din plastic în colțul din stânga jos și în partea de sus a marginii din stânga pentru a ieși surplusul de adeziv care ține ecranul

Nu introduceți clipsul adânc pentru a evita deteriorarea componentelor interne ale iPhone-ului.

Pasul 7

Deschiderea 5

• reintroduceți clipsul în spațiul din partea de jos a dispozitivului și continuați să separați lipiciul din partea dreaptă a iPhone-ului

Nu introduceți clipsul în profunzime pentru a evita deterioarea cablului ecranului de-a lungul acestei părți a iPhone-ului. Glisați-l la lățimea maximă a cadrului ecranului.

Pasul 8

Deschiderea 6

 În plus față de lipici, marginea superioară a ecranului este asigurată cu cleme.

• Introduceți clipsul în colțul de sus al ecranului și trageți ușor ecranul în portul Lightning

Dacă folosiți multă forță, clemele se vor rupe. Lucrați cu atenție și răbdare

Și în acest loc glisați clipsul până la lățimea cadrului ecranului pentru a evita deteriorarea senzorilor panoului frontal.

• Introduceți clipsul din plastic în colțul opus și eliberați ultimele urme de lipici

Pasul 9

Deschiderea 7

• Scoateți ventuza

Pasul 10

Deschiderea 8

• Deschideți iPhone-ul rotind ecranul spre stânga ca și cum ați întoarce spatele unei cărți.

Nu încercați să detașați complet ecranul, deoarece acesta este încă atașat la placa de sistem cu cabluri fragile

• Sprijiniți ecranul încăt acesta să fie înclinat pe tot parcursul reparației

în timpul reasamblării, așezați ecranul în poziție, aliniați clemele de-a lungul marginii superioare și împingeți ușor marginea superioară a ecranului înainte de a-l fixa în poziție. Dacă nu face clic cu ușurință, verificați starea terminalelor din jurul perimetrului ecranului pentru a vă asigura că nu sunt îndoite.

Pasul 11

Partea ecranului

• Scoateți cele 5 șuruburi – 3x 1,0mm Y000, 1x 1,3mm Y000 a 1x 3,7mm Phillips, care fixează placa de acoperire a conectorului plăcii de bază

În acest timp, notați unde aparține fiecare șurub. Înlocuirea șuruburilor în timpul reansamblării vă poate deteriora iPhone-ului

Pasul 12

Partea ecranului 2

• Scoateți suportul de acoperire

Capacul metalic pentru fixare poate să fie ușor blocat. Pentru al separa ridicați-l ușor, dar ferm.

Când reinstalați în acest pas , porniți și testați toate funcțiile dispozitivului d-voastră. Înainte de a sigila ecranul. Asigurați-vă că opriți din nou iPhone-ul înainte de a continua instalarea.

Pasul 13

Partea ecranului 3

• Folosind vârful spudgerului, scoateți conectorul bateriei în sus

Încercați să nu deteriorați sigiliul negru din silicon care înconjoară acestea sau alte articulații cu placa de bază . Aceste etanșării asigură o protecție suplimentară împotriva pătrunderii prafului și a apei.

• Înclinați ușor cablul departe de placa de bază pentru a preveni contactul accidental cu priza și pentru a preveni scurtcircuitele în timpul reparației

Pasul 14

Partea ecranului 4

• Scoateți vârful spudgerului și deconectați conectorul senzorului panoului frontal

Pasul 15

Partea ecranului 5

• Deconectați conectorul cablului panoului OLED de vârful spudgerului

 atunci când reconectați conectorii de acest fel, aliniați-i cu atenție și împingeți pe o parte până când se fixează în poziție și apoi pe cealaltă parte. Nu-i împingeți niciodată în mijloc. Dacă conectorul nu este aliniat, pinii se pot îndoi, provocând daune permanente

Pasul 16

Partea ecranului 6

• Utilizați un spudger pentru a scoate conectorul cablului digitalizatorului

 atunci când reconectați astfel de conectori, aliniați-i cu atenție și împingeți-i pe o parte până când se fixează în poziție și apoi pe cealaltă parte. Nu-i împingeți niciodată în mijloc. Dacă conectorul nu este aliniat, pinii se pot îndoi, provocând daune permanente

Dacă o parte a ecranului nu răspunde la atingere după reparare, deconectați bateria și reconectați acest conector. Asigurați-vă că se fixează în poziție și că nu există praf sau alte obstrucții în sertarul său.

Pasul 17

Partea ecranului 7

Cablu flex al senzorului panoului frontal este puțin blocat

• Trageți cu grijă cablul până când adezivul se separă

Pasul 18

Partea ecranului 8

• Scoateți partea ecranului

 dacă doriți să înlocuiți sigiliul impermeabil în jurul marginilor ecranului în timpul reasamblării, înlocuiți-l în acest pas

Pasul 19

Receptorul și ansamblu senzorului frontal

• Îndepărtați banda care acoperă șurubul din colțul din dreapta jos al ansamblului difuzorului

Pasul 20

Receptorul și ansamblu senzorului frontal 2

• • Scoateți cele trei șuruburi Y000 – 1x 1,3mm, 1x 1,4mm a 1x 1,9mm, care țin ansamblu difuzor/ senzor

Pasul 21

Receptorul și ansamblu senzorului frontal 3

Receptorul este ușor blocat în poziție

• Introduceți ușor partea plană a spudgerului sub marginea superioară a ansamblului difuzorului și răsturnați-o în jos de la marginea superioară a ecranului

Difuzorul este încă conectat cu un cablu flex foarte subțire, deci aveți grijă să nu deteriorați acest cablu

Pasul 22

Receptorul și ansamblu senzorului frontal 4

• utilizați un uscător de păr sau un pistol de încălzit pentru a încălzi marginea superioară a afișajului pentru a slăbi adezivul care fixează senzorii

Pasul 23

Receptorul și ansamblu senzorului frontal 5

• introduceți cu grijă clipsul de plastic sub cablu flex și sub microfon
• rotiți ușor spudgerul pentru a separa microfonul, având grijă să nu deteriorați cablu flex
• dacă este necesar utilizați vârful unui spudger pentru a finaliza separarea microfonului . Dacă microfonul este greu de separat, reîncălziți spudgerul

Pasul 24

Receptorul și ansamblu senzorului frontal 6

• Lucrați de la stânga la dreapta, glisați clipsul din plastic sub cablul flex și sub senzorul de proximitate a modului iluminator flood
• Desprindeți modulul rotindu-l ușor și ridicându-l

Pentru un acces mai bun, este mai bine să ridicați și să țineți difuzorul ușor în lateral, dar aveți grijă să nu scoateți cablul flex subțire în timp ce lucrați

Pasul 25

Receptorul și ansamblu senzorului frontal 7

• Cu ajutorul unei pensete, rotiți ușor senzorul de lumină și ridicați-l

 Dacă senzorul nu se eliberează după câteva secunde, încălziți-l și încercați din nou.

Senzorul este conectat încă cu un cablu flex foarte subțire, deci aveți grijă să nu îl deteriorați

Pasul 26

Receptorul și ansamblu senzorului frontal 8

• dacă ați eliminat cu succes întregul senzor de lumină așa cum se poate observa în prima imagine, continuați cu pasul următor de mai jos.
• Dacă bara difuzoare albă se separă și rămâne introdusă pe afișaj, așa cum se poate observa în a doua fotografie, trebuie să o scoateți cu grijă cu un instrument de deschidere din metal. Reîncălzirea poate face acest pas mai ușor

Când reansamblați instalați mai întâi difuzorul de pe ecran și asigurați-vă că este corect (partea din față este afișată în prima fotografie)

Așezați senzorul de lumină deasupra difuzorului și țineți-l în timp ce strângeți șuruburile care fixează ansamblu receptor/senzor. După strângerea șuruburilor, senzorul rămâne în poziție și funcționează

Pasul 27

Receptorul și ansamblu senzorului frontal 9

• Scoateți ansamblu difuzorului și senzorul frontal

La reansamblare verificați poziția modulului din plastic negru care conține senzorul de proximitate și iluminatorul flood. Poziționați modulul astfel încât cele două componente să nu intre în contact cu adezivul de etanșare

Pentru a reinstala urmați aceste instrucțiuni în ordine inversă.
