Înlocuire ecran iPhone XS Max

Ziua adăugării 11.07.2021

Dificultate tehnică

mijlocie

Durata procedurii

1-2 ore

Numărul de pași din manual

28

Piese de schimb necesare:

Apple iPhone XS Max - Autocolant sub LCD Adhesive
Producător: Apple Cod: iPhoneXSMAX-03
Apple iPhone XS Max - Autocolant sub LCD Adhesive
10 Lei cu TVA 8 Lei fără TVA
Apple iPhone XS Max - Ecran Display LCD + Touchscreen + Cadru Original Refurbished
757 Lei cu TVA 636 Lei fără TVA

Instrumente de înlocuire:

Adăugați toate

Accesorii avantajoase:

Adăugați toate
SBS - Caz Polo One pentru iPhone XS Max, negru
SBS - Caz Polo One pentru iPhone XS Max, negru

126 Lei cu TVA

106 Lei fără TVA

Dacă aveți un ecran crăpat, deteriorat, touchscreen nefuncțional sau un ecran negru în timp ce Phone Max este pornit, sunteți la locul potrivit. Utilizați acest ghid pentru a înlocui afișajul, iar iPhone XS Max va funcționa din nou.



Setarea receptorului și senzorului receptorului, atașat la partea din spate a ecranului, este asociat cu iPhone-ul dvs. din fabrică, deci trebuie să îl mutați de pe ecranul vechi pe cel nou în timpul înlocuirii. Conține un illuminator flood , care face parte din identificarea feței biometrice. Dacă este deteriorat sau înlocuit, funcția Face ID nu va mai funcționa, deci aveți grijă să nu deteriorați niciuna dintre aceste componente în timpul reparației. Dacă este deteriorat, numai Apple poate restaura Face ID.

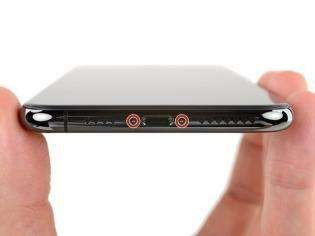

Pas 1Șuruburi pentalobe

Înainte de a începe, trebuie să descărcați bateria iPhone-ului dvs sub 25%, deoarece o baterie Li-ion încărcată se poate aprinde și / sau exploda dacă este tăiată accidental.

  • Opriți Iphone-ul
  • Scoateți cele două șuruburi de 6,9 mm de pe marginea inferioară a iPhone-ului

 La deschiderea iPhone-ului se va rupe sigiliul impermeabil, așa că pregătiți un sigiliu de înlocuire înainte de a începe acest pas. Fără un nou sigiliu, iPhone-ul dvs. nu va fi rezistent la apă.

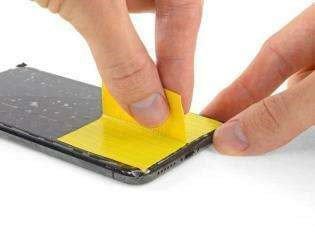

Pas 2Lipirea ecranului

  • dacă iPhone-ul d-voastră are un ecran crăpat , lipiți-l cu bandă pentru a preveni alte daune sau vătămări în timpul reparației
  • acoperiți afișajul cu bandă groasă până când toată suprafața este acoperită

Acest lucru va menține cioburile la un loc și va asigura integritatea structurală în timpul manipulări afișajului.

Folosiți ochelari de protecție

  • dacă sticla spartă vă provoacă dificultăți la atașarea ventuzei în pașii următori încercați să lipiți o bandă groasă ( de ex Bandă adezivă) pliată în mijloc și așezați afișajul cu ajutorul ventuzei

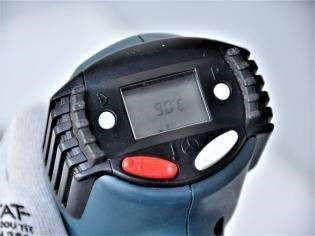

Pas 3Deschiderea

Încălzirea margini de jos a iPhone-ului ajută la înmuierea adezivului de pe protecția ecranului și facilitează deschiderea acestuia

  • utilizați un uscător de păr sau un pistol de încălzit pentru a încălzi marginea inferioară a iPhone-ului

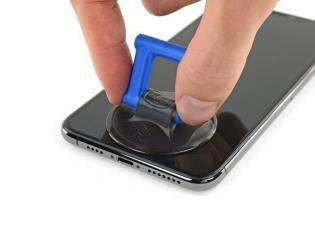

Pas 4Deschiderea 2

  • atașați ventuza la marginea inferioară a afișajului, evitând partea curbată a sticlei

Dacă ecranul dvs este foarte deteriorat și dacă ați pus banda pe el, poate face ca ventuza să nu se lipească. În acest caz puteți folosi alternativ o bandă groasă (menționată la pasul 2) în locul unei ventuze.

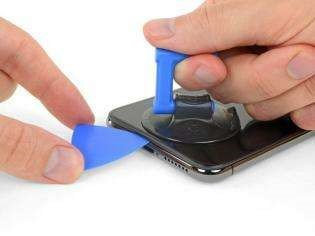

Pas 5Deschiderea 3

  • scoateți ventuza cu presiune fer mă și constantă pentru a crea un mic spațiu între panoul frontal și cadrul din spate
  • în spațiul rămas introduceți clips din plastic

 Adezivul care ține afișajul în poziție este foarte puternic, astfel încât crearea acestui spațiu inițial necesită o forță considerabilă. Dacă aveți dificultăți, reîncălziți marginea inferioară și glisați ușor ecranul în sus și în jos în mod repetat pentru a slăbi adezivul până când creați un spațiu pentru a introduce clipsul din plastic.

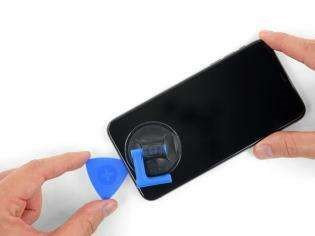

Pas 6Deschiderea 4

  • glisați clipsul din plastic în colțul din stânga jos și în partea de sus a marginii din stânga pentru a ieși surplusul de adeziv care ține ecranul

Nu introduceți clipsul adânc pentru a evita deteriorarea componentelor interne ale iPhone-ului.

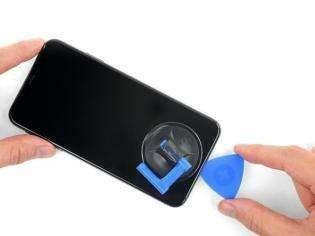

Pas 7Deschiderea 5

  • reintroduceți clipsul în spațiul din partea de jos a dispozitivului și continuați să separați lipiciul din partea dreaptă a iPhone-ului

  Nu introduceți clipsul în profunzime pentru a evita deterioarea cablului ecranului de-a lungul acestei părți a iPhone-ului. Glisați-l la lățimea maximă a cadrului ecranului.

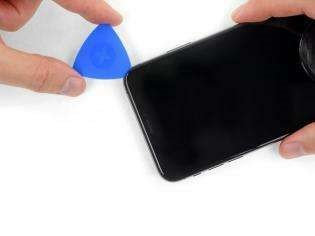

Pas 8Deschiderea 6

În plus față de lipici, marginea superioară a ecranului este asigurată cu cleme.

  • Introduceți clipsul în colțul de sus al ecranului și trageți ușor ecranul în portul Lightning

Dacă folosiți multă forță, clemele se vor rupe. Lucrați cu atenție și răbdare.

Și în acest loc glisați clipsul până la lățimea cadrului ecranului pentru a evita deteriorarea senzorilor panoului frontal.

  • Introduceți clipsul din plastic în colțul opus și eliberați ultimele urme de lipici

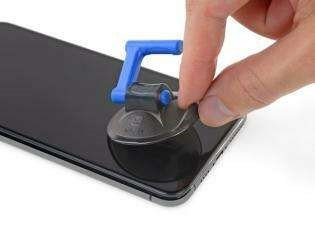

Pas 9Deschiderea 7

  • Scoateți ventuza

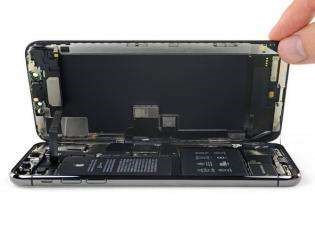

Pas 10Deschiderea 8

  • Deschideți iPhone-ul rotind ecranul spre stânga ca și cum ați întoarce spatele unei cărți.

Nu încercați să detașați complet ecranul, deoarece acesta este încă atașat la placa de sistem cu cabluri fragile

  • Sprijiniți ecranul încăt acesta să fie înclinat pe tot parcursul reparației

în timpul reasamblării, așezați ecranul în poziție, aliniați clemele de-a lungul marginii superioare și împingeți ușor marginea superioară a ecranului înainte de a-l fixa în poziție. Dacă nu face clic cu ușurință, verificați starea terminalelor din jurul perimetrului ecranului pentru a vă asigura că nu sunt îndoite.

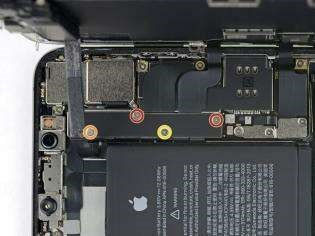

Pas 11Partea ecranului

  • Scoteți cele 4 șuruburi Y000 – 2x 1,1mm, 1x 1,5mm1x 3,7mm, care fixează placa de acoperire a conectorului plăcii de bază

În acest timp, notați unde aparține fiecare șurub. Înlocuirea șuruburilor în timpul reansamblării vă poate deteriora iPhone-ul

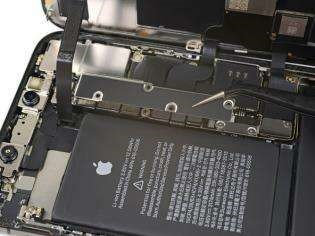

Pas 12Partea ecranului 2

  • Scoateți suportul de acoperire

Krycí pliešok môže byť trochu prilepený. Aby ste ho oddelili, dvihnite ho jemne, ale pevne.

 Când reinstalați în acest pas , porniți și testați toate funcțiile dispozitivului d-voastră. Înainte de a sigila ecranul. Asigurați-vă că opriți din nou iPhone-ul înainte de a continua instalarea.

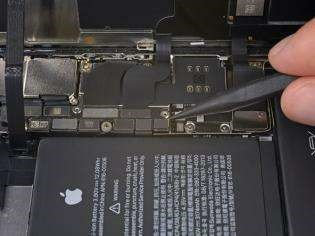

Pas 13Parte ecranului 3

  • Folosind vârful spudgerului, scoateți conectorul bateriei în sus

 Încercați să nu deteriorați sigiliul negru din silicon care înconjoară acestea sau alte articulații cu placa de bază . Aceste etanșării asigură o protecție suplimentară împotriva pătrunderii prafului și a apei.

  • Înclinați ușor cablul departe de placa de bază pentru a preveni contactul accidental cu priza și pentru a preveni scurtcircuitele în timpul reparației

Pas 14Partea 4 a ecranului

  • Scoateți șuruburile Y000 – 2x 1,1mm a 1x 1,5mm, șaiba/ capacul metalic pentru fixarea cablului flex wifi pe placa de bază a ecranului.

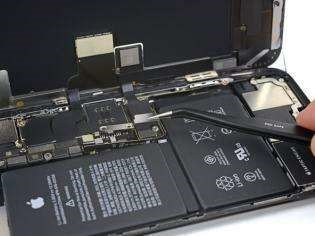

Pas 15Partea 5 a ecranului

  • scoateți capacul metalic

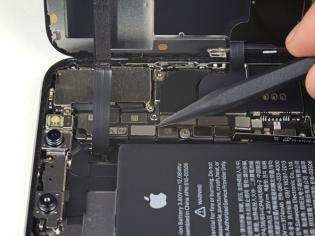

Pas 16Partea 6 a ecranului

  • deconectați conectorul senzorului panoului frontal de vârful spudgerului

Pas 17Partea 7 a ecranului

  • deconectați conectorul cablului panoului OLED de vârful spudgerului

atunci când reconectați conectorii de acest fel, aliniați-i cu atenție și împingeți pe o parte până când se fixează în poziție și apoi pe cealaltă parte. Nu-i împingeți niciodată în mijloc. Dacă conectorul nu este aliniat, pinii se pot îndoi, provocând daune permanente

Pas 18Partea 8 a ecranului

  • folosiți un spudger pentru a scoate conectorul cablulului digitalizat

dacă o parte a ecranului nu răspunde la atingere după reparare, deconectați bateria și reconectați acest conector. Asigurați-vă că se fixează în poziție și că nu există praf sau alte obstacole în locașul său.

Pas 19Partea 9 a ecranului

 Cablul flex al senzorilor panoului frontal este puțin blocat.

  • Trageți cu grijă cablul până când adezivul se separă.

Pas 20Partea 10 a ecranului

  • Scoateți partea ecranului

dacă doriți să înlocuiți sigiliul impermeabil în jurul marginilor afișajului în timpul reasamblării, înlocuiți-l în acest pas

Pas 21Ansamblu receptor și senzorul frontal

  • Scoateți cele 3 șuruburi Y000 – 1x 1,4mm2x 1,5mm, care țin ansamblul difuzor/senzor

Pas 22Ansamblu receptor și senzorul frontal 2

Receptorul este ușor blocată în poziție

  • Introduceți ușor partea plană a spudgerului sub marginea superioară a ansamblului difuzorului și răsturnați-o în jos către marginea superioară a ecranului

Difuzorul este conectat cu un cablu flex foarte subțire, deci aveți grijă să nu deteriorați acest cablu.

Pas 23Receptorul și senzorul frontal 3

  • Utilizați un uscător de păr sau un pistol de încălzit pentru a încălzi marginea superioară a ecranului pentru a slăbi adezivul care fixează senzorii

Pas 24Ansamblu receptor și senzorul frontal 4

  • Introduceți cu grijă piesa sub cablul flex de sub microfon
  • Rotiți ușor spudgerul pentru a separa microfonul, având grijă să nu deteriorați cablul flex
  • Dacă este necesar, utilizați vârful unui spudger pentru a finaliza separarea microfonului

Pas 25Ansamblu receptor și senzorul frontal 5

  • Lucrați de la stânga la dreapta, glisați clipsul din plastic sub cablul flex și sub senzorul de proximitate a modului iluminator flood
  • Desprindeți modulul rotindu-l ușor și ridicându-l

Pentru un acces mai bun, este mai bine să ridicați și să țineți difuzorul ușor în lateral, dar aveți grijă să nu scoateți cablul flex subțire în timp ce lucrați.

Pas 26Ansamblu receptor și senzorul frontal 6

  • cu ajutorul unei pensete, rotiți ușor senzorul de lumină și ridicați-l

Dacă senzorul nu se eliberează după câteva secunde, încălziți-l și încercați din nou

Senzorul este conectat încă cu un cablu flex foarte subțire, deci aveți grijă să nu îl deteriorați

Pas 27Ansamblu receptor și senzorul frontal 7

  • dacă ați eliminat cu succes întregul senzor de lumină așa cum se poate observa în prima imagine, continuați cu pasul următor de mai jos.
  • Dacă bara difuzoare albă se separă și rămâne introdusă pe afișaj, așa cum se poate observa în a doua fotografie, trebuie să o scoateți cu grijă cu un instrument de deschidere din metal. Reîncălzirea poate face acest pas mai ușor

 Când reansamblați instalați mai întâi difuzorul de pe ecran și asigurați-vă că este corect (partea din față este afișată în prima fotografie)

 Așezați senzorul de lumină deasupra difuzorului și țineți-l în timp ce strângeți șuruburile care fixează ansamblu receptor/senzor.

După strângerea șuruburilor, senzorul rămâne în poziție și funcționează.

Pas 28Ansamblu receptor și senzorul frontal 8

  • Scoateți ansamblu difuzorului și senzorul frontal

La reansamblare verificați poziția modulului din plastic negru care conține senzorul de proximitate și iluminatorul flood. Poziționați modulul astfel încât cele două componente să nu intre în contact cu adezivul de etanșare.





Pentru a reinstala urmați aceste instrucțiuni în ordine inversă.
