Înlocuirea ecranului LCD iPhone 5S

Ziua adăugării 08.09.2021

Dificultate tehnică

mijlocie

Durata procedurii

1 oră

Numărul de pași din manual

14

Piese de schimb necesare:

Un ecran deteriorat nu este o surpriză plăcută. Fie că este vorba de o eroare de afișare sau de un iPhone defect, urmând instrucțiunile de mai jos vă va permite să remediați un astfel de defect, chiar și acasă.

Puteți găsi piese de schimb pentru iPhone 5S în oferta magazinului nostru online în secțiunea piese de schimb. Dacă sunteți în căutarea unui service pentru iPhone, vizitați unul dintre service-urile noastre.

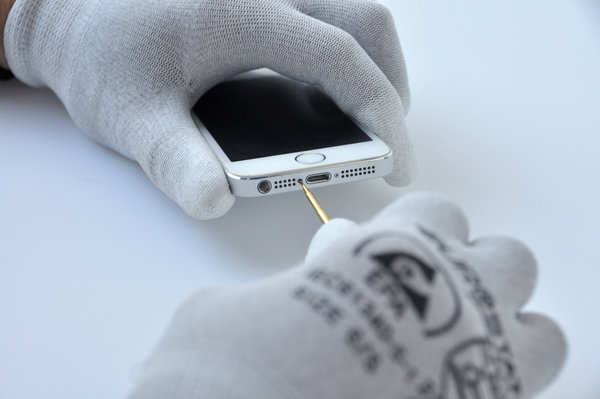

Pas 1Demontare șuruburi Pentalobe

  • Înainte de demontare, asigurați-vă că dispozitivul este oprit.

  • Scoateți cele două șuruburi Pentalobe de 3,6 mm situate lângă conectorul de încărcare Lightning

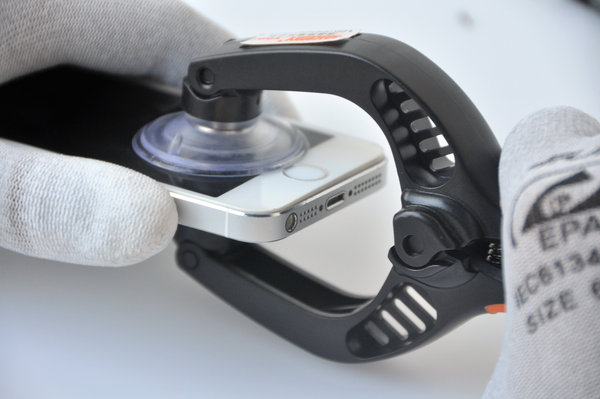

Pas 2Deschidere cu unealta Jakemy

Următorii doi pași arată de ce este utilă unealta Jakemy pentru deschiderea ecranului LCD:

  • Apăsați mânerul de pe unealta Jakemy pentru a deschide ventuzele.

  • Așezați iPhone între fălcile ventuzei și în suportul central.

  • Ventuza superioară trebuie să rămână chiar deasupra butonului de acasă.

  • Apăsați ferm ventuzele pe ecran și pe partea din spate a iPhone-ului.

  • Țineți telefonul ferm și apăsați împreună mânerele uneltei Jakemy.

  • Kitul LCD este apoi separat de carcasa din spate al iPhone-ului.

  • Separați ventuzele de iPhone-ul deschis

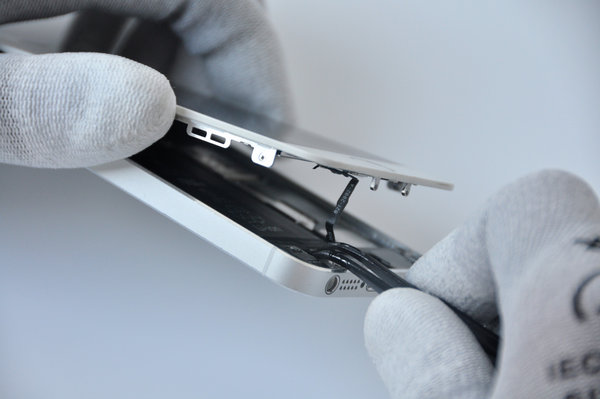

Pas 3Deconectarea home button a cablului flex

  • Deschideți iPhone suficient cât să scoateți suportul cablului flex al butonului metalic de home button.
  • Nu deschideți iPhone mai mult, deoarece riscați să deteriorați cablul flex al butonului de start sau conectorul la care este conectat. Cablul flex nu trebuie întins.
  • Numai butonul de pornire original asigură funcționarea ID-ului dvs tactil. Dacă cablul flex este deteriorat, butonul de acasă va funcționa, dar fără funcția Touch ID.
  • Folosiți partea ascuțită a clipsului din plastic pentru a slăbi capacul metalic și scoateți-l cu o pensetă.
  • Din nou, utilizați partea ascuțită a clipsului din plastic pentru a scoate conectorul cablului flex al butonului de acasă de la suport. Când scoateți conectorul din suport, aveți grijă să nu deteriorați întregul suport.

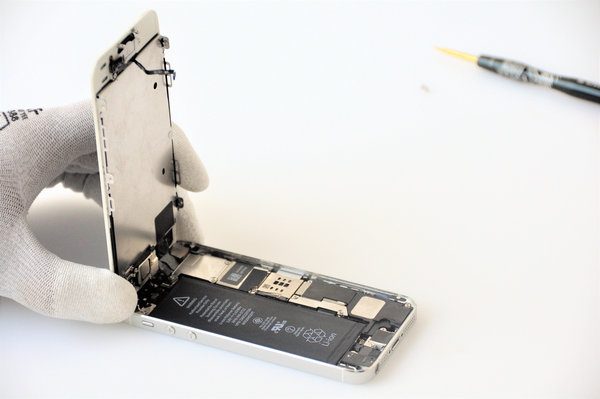

Pas 4Deschidere dispozitiv

După deconectarea cablului flex, deschideți iPhone max. la 90°.

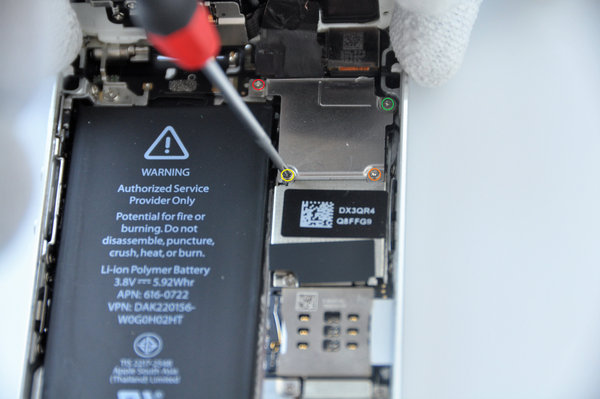

Pas 5Demontare șuruburi capac metalic

  • Roșu: un șurub Phillips # 000 de 1,7 mm

  • Portocaliu: un șurub Phillips de 1,2 mm # 000

  • Galben: un șurub Phillips # 000 de 1,3 mm

  • Verde: încă un șurub Phillips # 000 de 1,7 mm - acest șurub tinde să nu se prindă de o șurubelniță magnetizată, aveți grijă să nu îl pierdeți.

  • De asemenea, aveți grijă să nu amestecați șuruburile, dacă nu veți putea mai târziu înșuruba ușor un șurub, probabil trebuie pus în altă gaură.

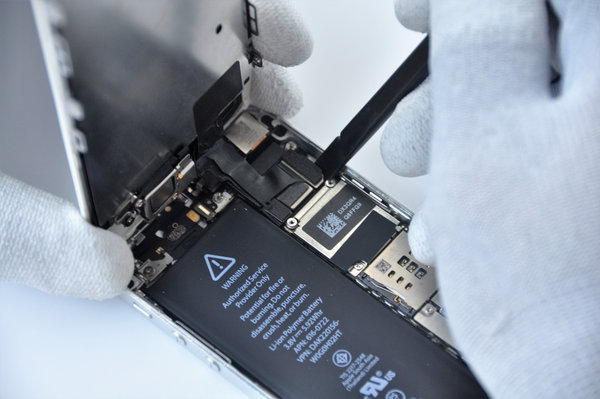

Pas 6Deconectare cameră frontală și proximity senzor

  • Utilizați partea plană a clipsului din plastic pentru a deconecta camera frontală și senzorul de proximitate.
  • Până mai susțineți panoul frontal deconectați conectorul cablului LCD.
  • În cele din urmă, deconectați conectorul cablului digitalizatorului.
  • Scoateți panoul LCD frontal din carcasă spate.

Pas 7Deconectarea cablul flex al butonului de pornire

  • Deșurubați singurul șurub Phillips # 000 care ține cablul flex al butonului home.
  • La șurub există un arc de contact la remontare, asigurați-vă că este în partea de sus, cel mai aproape de ecranul LCD.

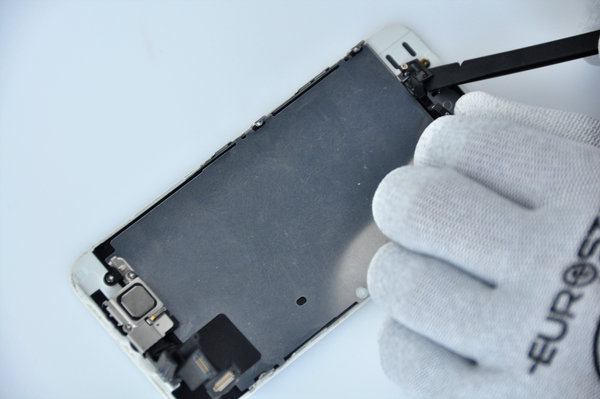

Pas 8Scoateți suportul Home Buttonu

Îndoiți cablul Butonului Acasă în jos de pe suportul butonului home:

  • Scoateți cele două șuruburi Phillips # 000 de 1,4 mm de pe suportul butonului home.
  • Scoateți suportul butonului home de pe panoul frontal.

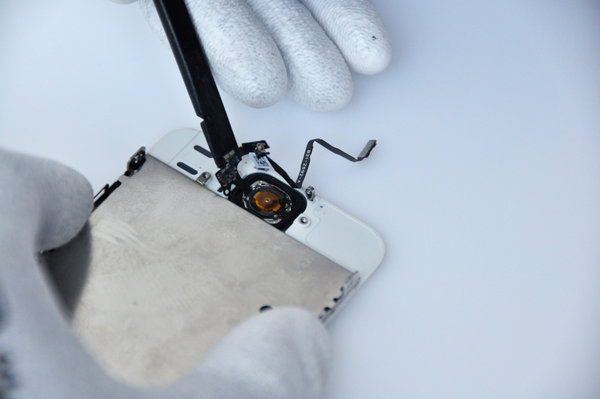

Pas 9Scoaterea cablului a butonului Home

  • Introduceți vârful clipsului de plastic sub home button al ansamblului de cablu.
  • Cablul home button este atașat cu adeziv

  • Lucrați cu atenție pentru a evita deteriorarea.

  • Nu scoateți încă home button, deoarece este încă atașat la panoul frontal.

  • Dacă este necesar să scoateți banda de pe home button din partea din față a ecranului LCD crăpat.

  • Împingeți ușor colțul din stânga sus al home button din partea din față a ecranului LCD.

  • Îndepărtați ușor home button (folosind clipsul din plastic).

  • Scoateți butonul de pornire din panoul LCD.

  • Dacă credeți că lipiciul nu vrea să cedeze, folosiți un pistol de căldură pentru a-l înmuia.

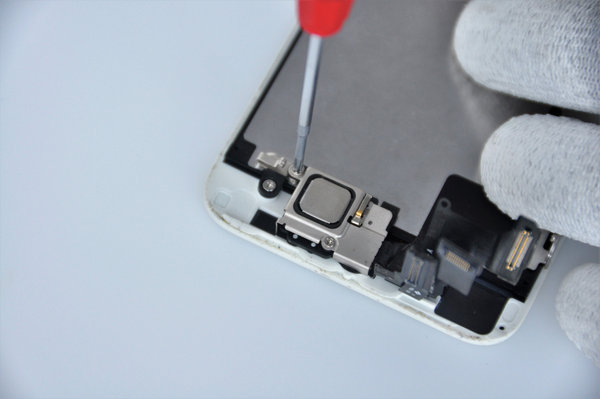

Pas 10Eliminare suport receptor

Îndepărtați cele două șuruburi (evidențiate în poză) care fixează capacul metalic superior al componentelor:

  • Roșu: 4,0 mm Phillips # 000

  • Portocaliu: 2,3 mm Phillips # 000

Din nou, este foarte important să nu amestecați șuruburile. Înlocuirea acestora poate deteriora grav ecranul.

  • Întoarceți panoul LCD așa cum se arată în poză, home button îndepărtare și receptorul împreună.

  • Eliberați ușor clema, din colțul stânga jos al suportului receptorului, în afară de ansamblu.

  • Nu folosiți forța excesivă, deoarece suportul receptorului este fragil și flexibil.

  • Folosiți o pensetă pentru a muta ușor suportul spre stânga.

  • Scoateți suportul de pe ecran.

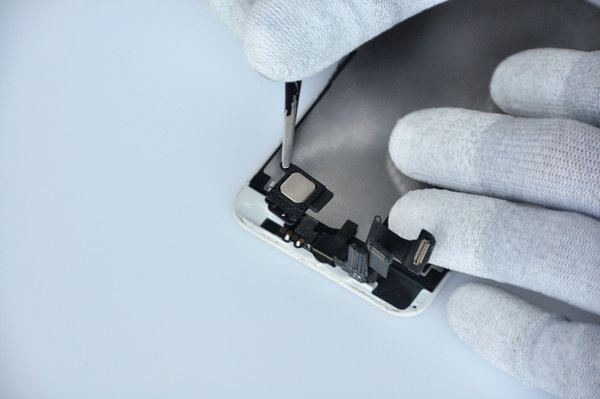

Pas 11Scoatere receptor

  • Scoateți receptorul cu o pensetă.

Dacă vă folosiți doar mâinile, aveți grijă să nu atingeți contactele aurii, pelicula uleioasă de pe pielea degetelor vă poate împiedica un contact bun.

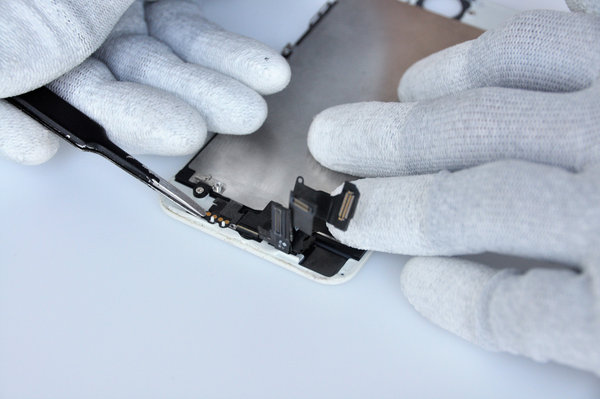

Pas 12Scoatere receptor 2.

  • Camera frontală cu senzor de proximitate este lipită cu adeziv fin de kitul LCD, deci este mai bine să încălziți puțin adezivul.
  • Ridicați cu grijă cablul receptorului din adezivul menționat cu ajutorul pensetei.
  • Ridicați cu penseta doar în locul contactelor cablului pentru receptor, există un senzor de proximitate care poate fi deteriorat dacă ridicați, cu penseta, în altă parte.

Pas 13Scoaterea senzorului de proximitate și a camerei frontale

  • Utilizați vârful clipsului din plastic pentru a ridica senzorul de lumină ambientală și senzorul de proximitate și scoateți-l din suportul panoului frontal. Există un suport de senzor de proximitate mic, pătrat, din plastic și metal. Acest suport este necesar pentru buna funcționare a senzorului de proximitate.

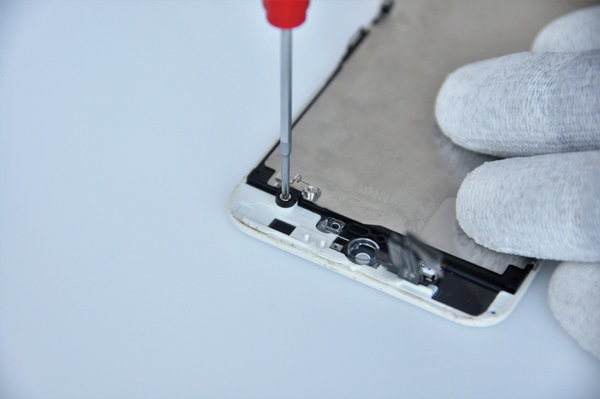

Pas 14Scoaterea plăcii ecranului LCD

  • Scoateți șurubul Phillips # 000 de 2,7 mm din spatele ecranului.
  • Scoateți cele două șuruburi Phillips de 1,2 mm de pe fiecare parte a cadrului LCD (sunt patru în total).
  • Scoateți ecranul LCD de pe ecran. Doar panoul frontal rămâne.
  • Pentru a reasambla iPhone-ul, urmați pașii în ordine inversă.
